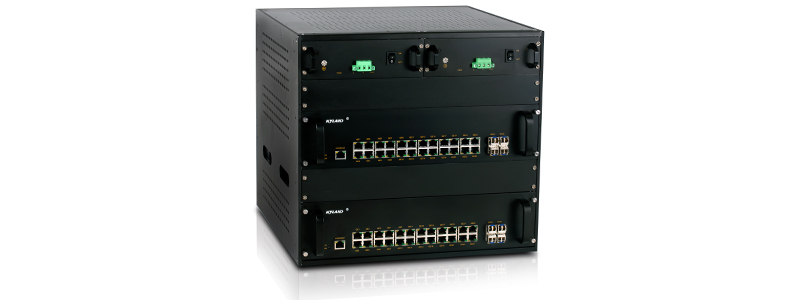

SICOM6496是針對EMC性能要求嚴格的工業通信系統需求設計的三層模組化網管型工業以太網交換機, 最大可支持48個千兆接口或8個千兆SFP接口加96個百兆接口。SICOM6496為19英寸機架式安裝，支持前面板安裝和后面板安裝。SICOM6496提供可達線速的三層交換能力，除了支持端口、VLAN、組播、QoS、快速冗余環等豐富的二層軟件特性外，還支持靜態和動態路由、組播路由，并支持Console、Telnet、Web多種管理方式以及基于SNMP的網管軟件，為工業通信提供高性能和高可靠的解決方案.
| 軟件功能 | |
| 交換功能 | 支持VLAN 支持GVRP 支持端口聚合 支持端口流控 支持端口限速 |
| 冗余技術 | 支持VRRP 支持DT-Ring, DT-Ring+, DT-VLAN協議族，自愈時間<50ms 支持RSTP/MSTP，兼容STP |
| 組播技術 | 支持IGMP v1/v2 支持IGMP snooping 支持靜態組播 支持PIM-SM,PIM-DM |
| 路由技術 | 支持RIPv1/v2 支持OSFPv2 支持靜態路由 |
| 服務質量管理 | 支持ACL,對L2-L4層數據進行過濾 支持SP,WRR隊列調度 |
| 管理與維護 | 支持Console,Telnet,WEB管理方式 支持SNMPv1/v2c,可通過Kyvision集中管理 支持FTP, TFTP文件傳輸及軟件升級 支持電源告警,端口告警,環告警 支持端口鏡像 支持Syslog 支持LLDP 支持RTC |
| IP管理 | 支持Bootp 支持DHCP server/relay/client |
| 產品規格 | |
| 標準 | IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3ad(端口聚合) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3x(流控) IEEE 802.1p(優先級) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) IEEE 802.1s(MSTP) |
| 交換屬性 | 優先級隊列 8 VLAN數 4K VLAN ID 1-4093 組播組數 256 路由表 30K MAC表 16K 包緩沖區 512Mbit 包轉發率 71.4Mpps 交換延遲 <10μs |
| 接口 | 千兆端口 1000Base-X, SFP接口, 10/100/1000Base-T(X), RJ45接口 百兆端口 100Base-FX, SFP接口(LC), 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45 接口卡插槽 4個 |
| 指示燈 | 前面板指示燈 運行指示燈:Run 電源指示燈:PWR1,PWR2 接口指示燈:Link/ACT;Link,ACT |
| 電源 | 輸入電壓 48VDC(36-72VDC), 100-240VAC,50/60Hz;220VDC(85-264VAC/120-300VDC) 接入端子 3芯7.62mm間距插入式端子 功率 <150W 過載保護 支持 反接保護 支持 冗余保護 支持 |
| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻，無風扇 防護等級 IP30 尺寸 482.6mm×355mm×405mm(W×H×D) 重量 <20Kg 安裝方式 機架式 |
| 環境 | 工作溫度 -40℃～+85℃ 儲存溫度 -40℃～+85℃ 相對濕度 5-95%無凝露 |
| 質保 | MTBF 137000h 保修期 5年 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±2kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-16(共模傳導) 30V(cont.),300V(1s) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |
推薦型號
|
產品型號 |
SICOM6496-MB |
|
代碼定義 |
代碼選型 |
|
MB:主機 |
SICOM6496主機 |
|
電源模塊:電源模塊插槽 |
SM6.3-Power-PS |
|
Power:電源模塊 |
SICOM6496電源模塊 |
|
PS:電源輸入 |
H1=100-240VAC,50/60Hz;220VDC(85-264VAC/120-300VDC) L1=48VDC(36-72VDC) |
|
接口模塊:接口模塊插槽 |
SM6.3-Ports |
|
Ports:端口 |
4G20GE=4×1000Base-X,10/100/1000Base-T(X) Combo接口;20×10/100/1000Base-T(X)電口 4G20GX=4×1000Base-X,10/100/1000Base-T(X) Combo接口; 20×1000Base-X,SFP接口 4GX48T=4×1000Base-X,SFP接口; 48×10/100Base-T(X)電口 4GX8SFP40T=4×1000Base-X,SFP接口; 8×100Base-FX,SFP接口; 40×10/100Base-T(X)電口 |
選購配件
|
配件型號 |
配件說明 |
|
千兆SFP模塊 |
參考工業級千兆SFP模塊選購表 |
|
百兆SFP模塊 |
參考工業級百兆SFP模塊選購表 |
|
DT-FCZ-RJ45-01 |
單口RJ45防塵罩 |
