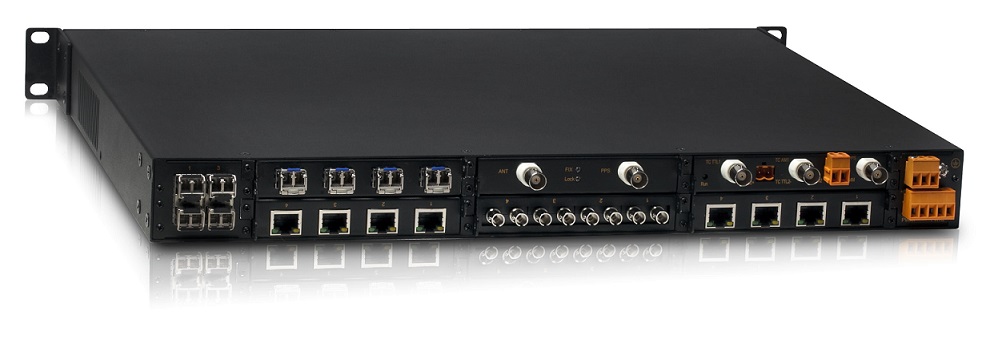

SICOM3028GPT是Kyland開發的智能模組化平臺，該平臺是整合時鐘同步、全千兆、二層/三層功能的一體化解決方案，專門針對EMC性能要求嚴格的工業通信系統需求設計。SICOM3028GPT最大支持28個光電可選千兆接口，滿足IEC61850-3、IEEE1613標準，獲得國家電網A類認證證書。 SICOM3028GPT為19英寸1U機架式設備，支持1個1U槽位和6個0.5U槽位，模塊現場可更換，使用非常靈活。SICOM3028GPT可提供基于硬件時間戳的IEEE1588v2和同步以太網協議，支持BC、P2P TC、E2E TC時鐘模式，達到100ns對時精度，支持Power Profile和Telecom Profile，并能夠通過擴展時鐘服務器模塊，提供主時鐘功能；通過擴展HSR/PRP模塊，提供零丟包冗余方案。SICOM3028GPT支持端口、VLAN、組播、QoS、快速冗余環等豐富的二層軟件特性以及VRRP、RIP、OSFP、IGMP、PIM等三層功能，并支持Console、Telnet、Web多種管理方式以及基于SNMP的網管軟件。該產品目前已經廣泛應用在電力、軌道交通、石油化工及其他對EMC性能有嚴酷要求的工業通信系統中。
靈活的模組化設計,擴展方便,最大支持28個光電可選千兆接口
支持DT-Ring,DRP協議族及MSTP,VRRP等多種冗余組網機制
支持RIP,OSPF等多種三層路由協議
支持IEEE1588v2,同步精度可達±100ns,支持ITU-T.G.8261/G.8262同步以太網,同步精度可達±50ns
可擴展時鐘服務器模塊、HSR/PRP模塊
支持IEC61850 MMS建模管理
支持線纜故障檢測功能
符合IEC61850-3和IEEE1613
KEMA,CE,FCC,EN50155/50121,UL61010,NEMA-TS2
| 軟件功能 | |
| 交換功能 | 支持VLAN,PVLAN 支持ARP、代理ARP 支持鏈路聚合、負載分擔 支持端口流控 支持廣播風暴抑制 支持QinQ 支持MAC地址管理 |
| 冗余技術 | 支持DT-ring, DT-ring+, DT-VLAN協議族，自愈時間<50ms 支持DRP/DHP, 自愈時間<20ms 支持RSTP/MSTP，兼容STP |
| 組播技術 | 支持IGMP-snooping 支持GMRP 支持靜態組播 支持未知組播控制 支持GOOSE over IP tunnel（接收） |
| 三層功能（三層主機支持） | 支持RIPv1/v2 支持OSPFv2 支持靜態路由 支持VRRP 支持IGMP 支持PIM-SM, PIM-DM 支持GOOSE over IP tunnel（發送） |
| 安全技術 | 支持IEEE 802.1x 支持HTTPs/SSL 支持SSH 支持SFTP Client 支持RADIUS 支持TACACA+ 支持用戶分級 支持MAC地址綁定 支持端口隔離 支持登錄超時設置 支持Web、Telnet、SSH、SNMP安全IP設置 支持訪問管理 |
| 服務質量管理 | 支持ACL，對L2-L4層數據進行過濾 支持802.1p和TOS/DiffServ優先級 支持優先級映射 支持SP,WRR隊列調度 |
| 管理與維護 | 支持Console,Telnet,WEB管理方式 支持SNMPv1/v2c/v3,可通過Kyvision集中管理 支持IEC61850 MMS建模管理 支持TFTP Server/Client 支持FTP Server/Client 支持FTP/TFTP/SFTP方式軟件升級 支持IP/MAC沖突告警,失電告警,電源告警,溫度告警,端口LinkDown告警,環告警,CPU利用率告警,內存利用率告警,端口流量告警,CRC及丟包率告警,光口接收光功率告警,光模塊光功率告警【光口接收光功率告警和光模塊光功率告警需支持DDM功能的子卡配合使用】 支持端口鏡像 支持線纜故障檢測 支持DDM光功率檢測 支持環路檢測 支持CRC保護 支持Syslog 支持RMON 支持LLDP 支持Link-check 支持NTP Server/Client 支持SNTP Server 支持RTC 支持時區和夏時制配置 |
| IP管理 | 支持DHCP server/client |
| 時鐘管理（有時鐘同步功能主機支持） | 支持PTPv2 支持Power profile (C37.238) 支持Telecom profile 支持同步以太網 (ITU-T.G.8261/G.8262) 支持TMS功能 |
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3ad(端口聚合) IEEE 802.3x(流控) IEEE 802.1p(優先級) IEEE 802.1Q(VLAN) IEEE 802.1w(RSTP) IEEE 802.1s(MSTP) IEEE 802.1x IEEE1588-2008(PTPv2) ITU-T.G.8261/G.8262(同步以太網) |
| 交換屬性 | 優先級隊列 8 VLAN數 4K 組播組數 256(L2組播組數) 路由表 8K（二層主機不涉及） MAC表 16K 背板帶寬 56Gbps 包緩沖區 12Mbit (SICOM3028GPT-L3F/L3G/L3GT), 8Mbit (SICOM3028GPT-L2F/L2G/L2GT) 包轉發率 41.7Mpps (SICOM3028GPT-L2G/L2GT/L3G/L3GT), 9.5Mpps (SICOM3028GPT-L2F/L3F) 交換時延 ＜10us 超長幀長度 10kB |
| 接口 | Console口 Mini USB,RJ45 告警端口 3芯5.08mm間距插入式端子,250VAC/220VDC Max,2A, Max,10A@1s, 60W Max 接口卡插槽 1U:1個, 0.5U:6個 |
| 指示燈 | 前面板指示燈 告警指示燈:Alarm 運行指示燈:Run 環角色指示燈:Ring 同步完成指示燈:Lock 電源指示燈:PWR1,PWR2 接口指示燈:Link/ACT 接口速率指示燈:Speed 后面板指示燈 接口指示燈:Link/ACT（電口，槽位1的光口） 接口速率指示燈:Speed（電口，槽位1的光口） 告警指示燈:Alarm（通過LED指示燈模塊提供） 運行指示燈:Run（通過LED指示燈模塊提供） 電源指示燈:PWR1,PWR2（通過LED指示燈模塊提供） 接口指示燈:Link（通過LED指示燈模塊提供） |
| 電源 | 輸入電壓 24VDC(18-36VDC) 100-240VAC,50/60Hz;110-220VDC (85-264VAC/77-300VDC) 接入端子 5芯5.08mm間距插入式端子 功率 功率<40W 過載保護 支持 反接保護 支持 冗余保護 支持 |
| 機械結構 | 外殼 金屬材質，可定制三防設計 散熱方式 自然冷卻，無風扇 防護等級 IP40 尺寸 482.6mm×44mm×359.7mm(W×H×D) 重量 <10Kg 安裝方式 19英寸1U機架式 |
| 環境 | 工作溫度 -40℃～+85℃ 儲存溫度 -40℃～+85℃ 相對濕度 5-95%無凝露 |
| 質保 | MTBF 360000h (SICOM3028GPT-L2F/L2G) 359000h (SICOM3028GPT-L2GT) 371000h (SICOM3028GPT-L3F/L3G) 368000h (SICOM3028GPT-L3GT) 保修期 5年 |
| 認證 | KEMA：采用HV:100-240VAC,50/60Hz;110-220VDC電源的型號 CE：所有型號 FCC：所有型號 EN50155/50121：采用HV:100-240VAC,50/60Hz;110-220VDC電源的型號 國網A類：采用HV:100-240VAC,50/60Hz;110-220VDC電源的型號 NEMA-TS2 UL61010 IEC 62368-1, EN 62368-1 工信部入網許可證 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz-2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz) IEC61000-4-8(工頻磁場) 100A/m(cont.),1000A/m(1s-3s) IEC61000-4-9(脈沖磁場) 1000A/m IEC61000-4-10(阻尼振蕩) 100A/m IEC61000-4-12(振蕩波) 2.5kV/CM,1kV/DM IEC61000-4-16(共模傳導) 30V(cont.),300V(1s) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |

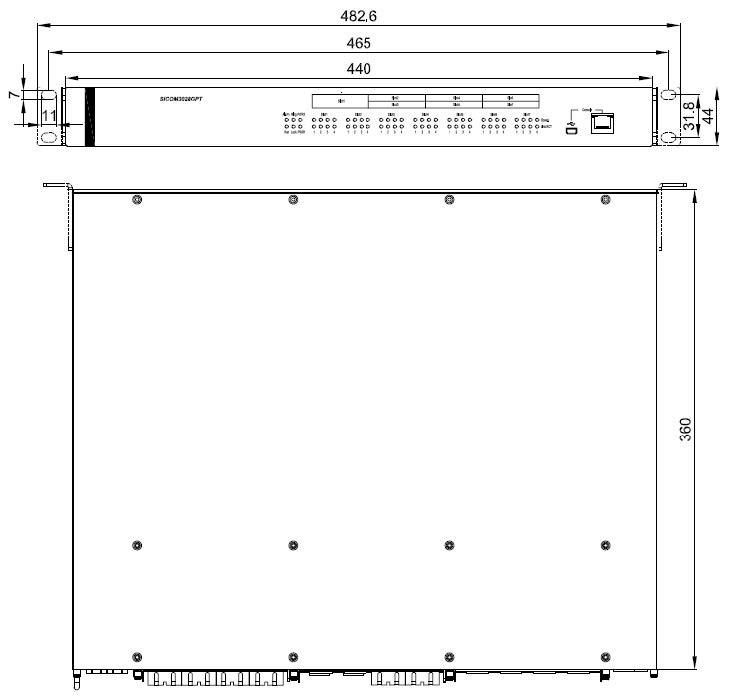

主機尺寸圖
主機推薦型號
| 主機型號 | 型號說明 |
| SICOM3028GPT-L3G-MB-HV-HV | SICOM3028GPT三層28G全千兆主機，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，冗余電源 |
| SICOM3028GPT-L3F-MB-HV-HV | SICOM3028GPT三層24+4G千兆主機，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，冗余電源 |
| SICOM3028GPT-L3GT-MB-HV-HV | SICOM3028GPT三層28G全千兆支持時鐘同步功能主機，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，冗余電源 |
| SICOM3028GPT-L3GT-MB-L3-L3 | SICOM3028GPT三層28G全千兆支持時鐘同步功能主機，24VDC(18-36VDC)，冗余電源 |
| SICOM3028GPT-L2G-MB-HV-HV | SICOM3028GPT二層28G全千兆主機，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，冗余電源 |
| SICOM3028GPT-L2F-MB-HV-HV | SICOM3028GPT二層24+4G千兆主機，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，冗余電源 |
| SICOM3028GPT-L2GT-MB-HV-HV | SICOM3028GPT二層28G全千兆支持時鐘同步功能主機，100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)，冗余電源 |
以太網交換模塊推薦型號
| 型號（Slot1:擴展槽1適用） | 型號說明 |
| SM6.6-4GE-1U | 4×10/100/1000Base-T(X)電口,1U |
| SM6.6-4GX-DDM-1U | 4×1000Base-X, 10/100/1000Base-T(X) SFP接口,支持DDM功能,1U |
| 型號（Slot2-Slot7:擴展槽2-7適用） | 型號說明 |
| SM6.6-4GE-0.5U | 4×10/100/1000Base-T(X)電口,0.5U |
| SM6.6-4GX-DDM-0.5U | 4×1000Base-X,100Base-FX,10/100/1000Base-T(X) SFP接口,支持DDM功能,0.5U |
| SM6.6-4SFP-DDM-0.5U | 4×100Base-X SFP接口,支持DDM功能,0.5U |
| SM6.6-4M-SC05-0.5U | 4×100Base-FX,多模光口,SC接頭,多模,1310nm,5km,0.5U |
| SM6.6-4S-SC40-0.5U | 4×100Base-FX,單模光口,SC接頭,單模,1310nm,40km,0.5U |
| SM6.6-4T-0.5U | 4×10/100Base-T(X)電口,0.5U |
功能模塊推薦型號
| 型號（Slot2-Slot7:擴展槽2-7適用） | 型號說明 |
| SM6.6-HSR/PRP-GX-0.5U | RedBox模塊，支持HSR/PRP零丟包冗余功能，2個1000Base-X，100Base-FX SFP接口 |
| SM6.6-TimeServer-ST850-1U-S1 | 時鐘服務器模塊，1路衛星輸入，BNC接口；1路TTL信號輸出，BNC接口；1路RS485信號輸出，接線端子；1路光信號輸入；1路光信號輸出；光信號輸入/輸出為多模ST接口，850nm；1個千兆光電復用以太網接口；1個Console口。支持Web，SNMP。占用上下相鄰2個0.5U槽位 |
主機模塊適配表
| SICOM3028GPT | ||||||
| L2GT | L2G | L2F | L3GT | L3G | L3F | |
| SM6.6-4GX-DDM-1U | ● | ● | ● | ● | ● | ● |
| SM6.6-4GE-1U | ● | ● | ● | ● | ● | ● |
| SM6.6-4GX-DDM-0.5U | ● | ● | ● | ● | ||
| SM6.6-4GE-0.5U | ● | ● | ● | ● | ||
| SM6.6-4M-SC05-0.5U | ● | ● | ● | ● | ● | ● |
| SM6.6-4S-SC40-0.5U | ● | ● | ● | ● | ● | ● |
| SM6.6-4T-0.5U | ● | ● | ● | ● | ● | ● |
| SM6.6-4SFP-DDM-0.5U | ● | ● | ● | ● | ● | ● |
| SM6.6-HSR/PRP-GX-0.5U | ● | ● | ● | ● | ● | ● |
| SM6.6-TimeServer-ST850-1U-S1 | ● | ● | ||||
選購配件
| 配件 | 配件說明 |
| 千兆SFP模塊 | 參考工業級千兆SFP模塊選購表 |
| 百兆SFP模塊 | 參考工業級百兆SFP模塊選購表 |
| RJ45防塵罩 | 單口RJ45防塵罩，型號：DT-FCZ-RJ45-01 |
| 1U盲板 | 適用于Slot1，編碼：109019127 |
| 0.5U盲板 | 適用于Slot2~Slot7，編碼：109019126 |
| USB串口線 | Mini USB to USB，2米，型號：DT-XL-Mini USB-USB-2m |
| RJ45串口線 | RJ45/DB9，2米，編碼：111030019 |
| 電源線 | 3相電源線，3米，編碼：111020004 |
| 電源端子 | 5芯5.08毫米間距電源端子，編碼：107010505 |
| 告警端子 | 3芯5.08毫米間距告警端子，編碼：107010520 |
| 掛耳 | 單個安裝掛耳，編碼：109999037 |
| 低損耗射頻同軸電纜轉接器 | BNC母頭-TNC母頭，型號：DT-ZJQ-BNC-TNC-01 |
| 低損耗射頻同軸電纜 | TNC公頭-BNC公頭，20米，型號：DT-XL-LMR400-TNC-BNC-20m |
| 低損耗射頻同軸電纜 | TNC公頭-BNC公頭，2米，型號：DT-XL-LMR400-TNC-BNC-2m |
| GPS天線 | 5V直流供電，帶有1個TNC母頭，型號：DT-GPS-ANT-01 |
| 浪涌保護裝置 | TNC公頭-TNC母頭，安裝在GPS天線的同軸線纜內，型號：DT-SP-01 |
