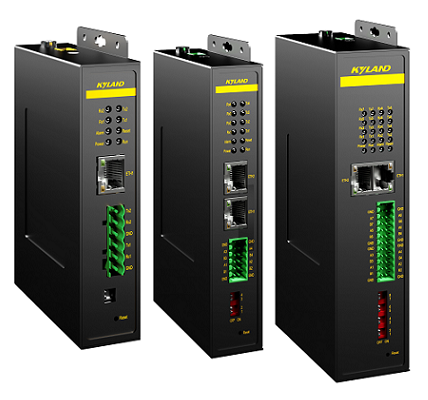

物聯網近年來發展飛速，并已經深刻的應用于各個領域；為應對各行業日益增加的對各類串口設備識別，監控，管理和聯動的需求，東土科技隆重推出新一代工業級串口服務器KPS-A系列；該設備支持最多八個RS-232或RS-485串口轉兩路以太網電口，可滿足各類現場需求。
KPS-A系列工業級串口服務器支持TCP，UDP，HTTP，ARP，ICMP，LLDP，SNMP，F(xiàn)TP，SMTP，DNS，DHCP等多種網絡協議； 設備可支持TCP Server, TCP Client, UDP等工作模式；您可通過Web或者基于Windows平臺的專用配置工具KyCMT對設備進行管理配置，為您帶來優秀的用戶體驗。
KPS-A系列工業級串口服務器采用東土科技高可靠工業級設計；整機綠色低功耗，設備最高功耗不超過2W；無風扇，寬溫寬壓的硬件設計方案使設備可以適應各種嚴苛的工業環境。
KPS-A系列工業級串口服務器支持一鍵恢復，掉電告警等功能；設備支持告警指示燈，并可以通過SMTP的方式郵件告警，以保證網絡問題可以被及時發現；同時設備也支持SSH，SSL，MAC地址過濾，用戶分級等安全功能，為工業網絡的安全穩定保駕護航。
提供1/2個以太網接口； 1/2/4/8個RS-232/485 串口
支持雙網口橋接級聯、雙網口獨立可配置不同網段IP
支持socket操作模式，包括TCP Server、TCP Client和UDP等
支持?jǐn)?shù)據透明傳輸/Modbus RTU/TCP協議透明傳輸模式
支持告警及一鍵恢復功能
串口支持2kV隔離保護
IP40防護等級,EMC3級電磁防護
金屬機身，寬溫運行（-40℃~+75℃）
| 產品規格 | |
| 以太網口 | KPS3101A：1 個 KPS3102A：1 個 KPS3204A：2 個 KPS3208A：2 個 網速：10/100Mbps自適應 接口類型：RJ45 |
| 串行接口 | 串口數量： KPS3101A：1個 KPS3102A：2個 KPS3204A：4個 KPS3208A：8個 串口類型：RS-232,RS-485可選 接口類型：接線端子 隔離保護：2 kV DIP撥碼：使能/禁用 RS485設備的120Ω 的匹配電阻 |
| 串口通信參數 | 數據位：5、6、7、8 停止位：1、2 校驗位：None、Even、Odd 波特率：1200bps～230400bps，支持非標波特率 |
| 指示燈及按鈕 | LED：指示燈 系統：PWR，Run 告警：ALARM 復位指示燈：Reset 串口：連接指示燈 網絡：連接指示燈 按鈕：恢復出廠設置 |

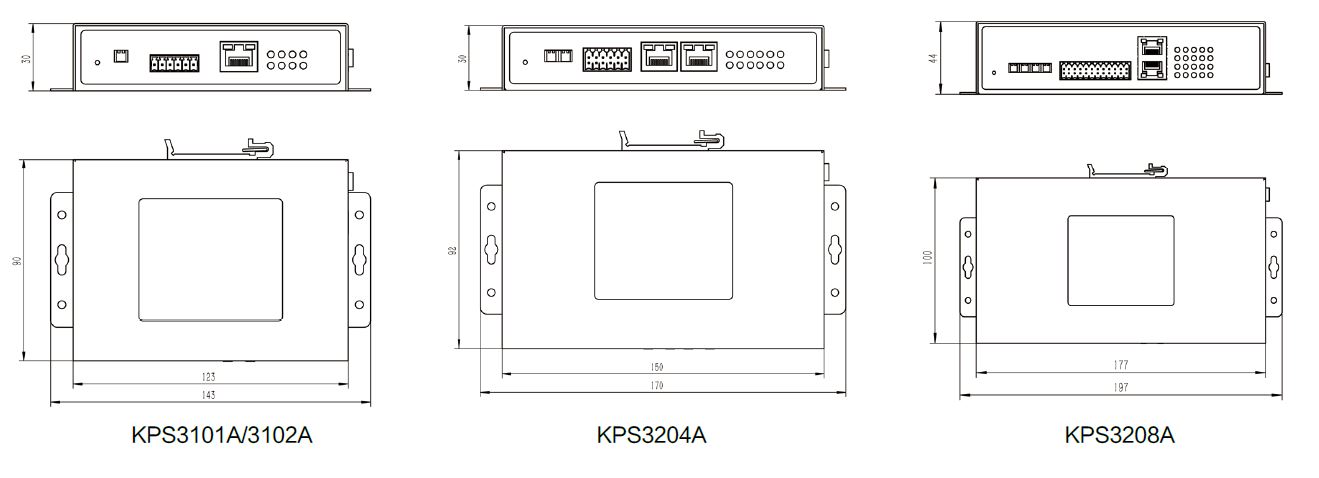

| 物理特性 | 外殼 金屬 尺寸（WxHxD) KPS3101A：30mmx123mmx90mm KPS3102A：30mmx123mmx90mm KPS3204A：30mmx150mmx92mm KPS3208A：44mmx177mmx100mm 包裝尺寸：250mmx200mmx70mm |
| 重量 | 凈重： KPS3101A:0.39kg KPS3102A:0.4kg KPS3204A:0.48kg KPS3208A:0.68kg 毛重： KPS3101A:0.54kg KPS3102A:0.55kg KPS3204A:0.63kg KPS3208A:0.83kg |
| 交換功能 | 支持雙網口橋接級聯、雙網口獨立可配置不同網段IP |
| 供電要求 | 輸入電壓：12 ~ 48 VDC, 推薦 24 VDC 接入端子：2芯插拔式接線端子 過載保護：支持 反接保護：支持 掉電告警：支持 功耗：＜3W |
| 路由 | 支持靜態路由 |
| 安全功能 | 支持SSH 支持SSL 支持MAC地址綁定 支持用戶分級 支持AES DES 3DES |
| 設備管理 | 支持Web管理（HTTP/HTTPS） 支持KyCMT（支持KyCMT（設備搜尋、IP地址配置、虛擬串口、串口調試助手、TCP/UDP調試助手、報文調試等功能） 支持ICMP控制報文 支持SNMP v1/v2c 支持SNMP Trap 支持LLDP 支持ARP 支持DNS 支持DHCP client |
| 設備維護 | 支持通過WEB 軟件升級 支持FTP 支持TFTP 支持Syslog 支持SMTP 郵件告警 支持設備告警指示燈 支持?jǐn)帱c(diǎn)重連 |
| 傳輸模式 | 數據透明傳輸/Modbus RTU/TCP協議透明傳輸模式 Rtelnet模式，SSH模式 |
| 時鐘特性 | 支持NTP client |
| 環境 | 散熱方式：自然冷卻, 無風扇 防護等級：IP40 安裝方式：DIN 卡軌式或壁掛式 工作溫度：-40℃～ +75℃ 儲存溫度：-40℃～ +85℃ 相對濕度：5 ～ 95% 無凝露 MTBF：大于300000h 保修期：5 年 |
| 行業標準 | EMI： FCC CFR47 Part 15, EN55022/CISPR22,ClassA EMS： IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM; Data Port:±1kV IEC61000-4-6(CS) 10V(150kHz～80MHz) IEC61000-4-8 30A/m IEC61000-4-9 1000A/m IEC61000-4-10 100A/m IEC61000-4-12 2kV/CM,1kV/DM IEC61000-4-16 30V(cont.),300V(1s) 機械： IEC60068-2-6( 振動) IEC60068-2-27( 沖擊) IEC60068-2-32( 自由跌落) |
| 認證 | CE, FCC |
可選型號
| 產品型號 | 網口 | RS232 | RS485 | 電源輸入 |
| KPS3101A-E-1T1D-485-L17 | 1個百兆電口 | - | 1 | 單電源，12 ~ 48 VDC |
| KPS3102A-E-1T2D-485-L17 | 1個百兆電口 | - | 2 | 單電源，12 ~ 48 VDC |
| KPS3204A-E-2T4D-232-L17 | 2個百兆電口 | 4 | - | 單電源，12 ~ 48 VDC |
| KPS3204A-E-2T4D-485-L17 | 2個百兆電口 | - | 4 | 單電源，12 ~ 48 VDC |
| KPS3208A-E-2T8D-232-L17 | 2個百兆電口 | 8 | - | 單電源，12 ~ 48 VDC |
| KPS3208A-E-2T8D-485-L17 | 2個百兆電口 | - | 8 | 單電源，12 ~ 48 VDC |
