傳統燃氣站監控系統為典型的金字塔型的控制系統方案。分為現場層、控制層、監控層、管理層四層結構。
傳統的金字塔型控制系統架構在實施過程中面臨如下問題：
1. 邊緣計算應用實施不便。控制層的PLC控制器，監控層的HMI、SCADA功能比較單一，不能提供計算能力，往往需要配置額外的工控機來執行邊緣計算應用。
2. 現場往往會包含多種專用設備，這些設備有專用的控制器及HMI，控制層的主控制器受限于接口、協議往往不能很方便的連接這些專用控制器，導致監控層設備難以通過主控制器對整個系統進行監控，操作員經常需要操作分布在不同地方的多個HMI，使用非常不便。
3. 云管理困難。由于監控層設備難以通過主控制器獲取到整個系統數據，導致邊緣的上云網關難以采集到整個系統數據，最終導致難以實現基于云對系統的管理。
東土科技提供以工業服務器為核心的燃氣站監控系統方案。

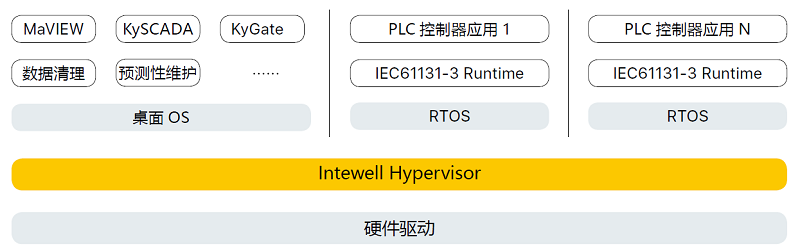

以東土工業服務器為核心，將整個控制層和監控層業務整合到一個工業服務器平臺。工業服務器預裝具備高實時虛擬化特性的Intewell-H工業互聯網邊緣操作系統，提供了若干個實時系統執行虛擬PLC控制任務以及一個非實時系統執行SCADA任務和邊緣計算任務。
東土科技提供完全自主研發的、符合IEC61131-3 規范的工業控制編程平臺MaVIEW，以支持工程人員對進行虛擬PLC 控制編程。MaVIEW 支持常見的IEC61131-3 編程語言，支持圖形化拖拽式編程，支持對工業服務器進行虛擬化配置。
Intewell-H 的非實時系統預裝KySCADA 應用，通過KySCADA的數據庫整合站控系統包括虛擬PLC 以及其他非PLC 的數據采集和保存，統一了數據訪問接口。
Intewell-H 提供了開放的編程生態。非實時系統支持常見的Windows/Linux，提供支持C/C++ 的針對操作系統的開發軟件以支持用戶深度開發應用，KySCADA 數據庫提供了數據讀寫的API，支持客戶基于應用需要開發數據清理、預測性維護、節能策略等邊緣計算應用。

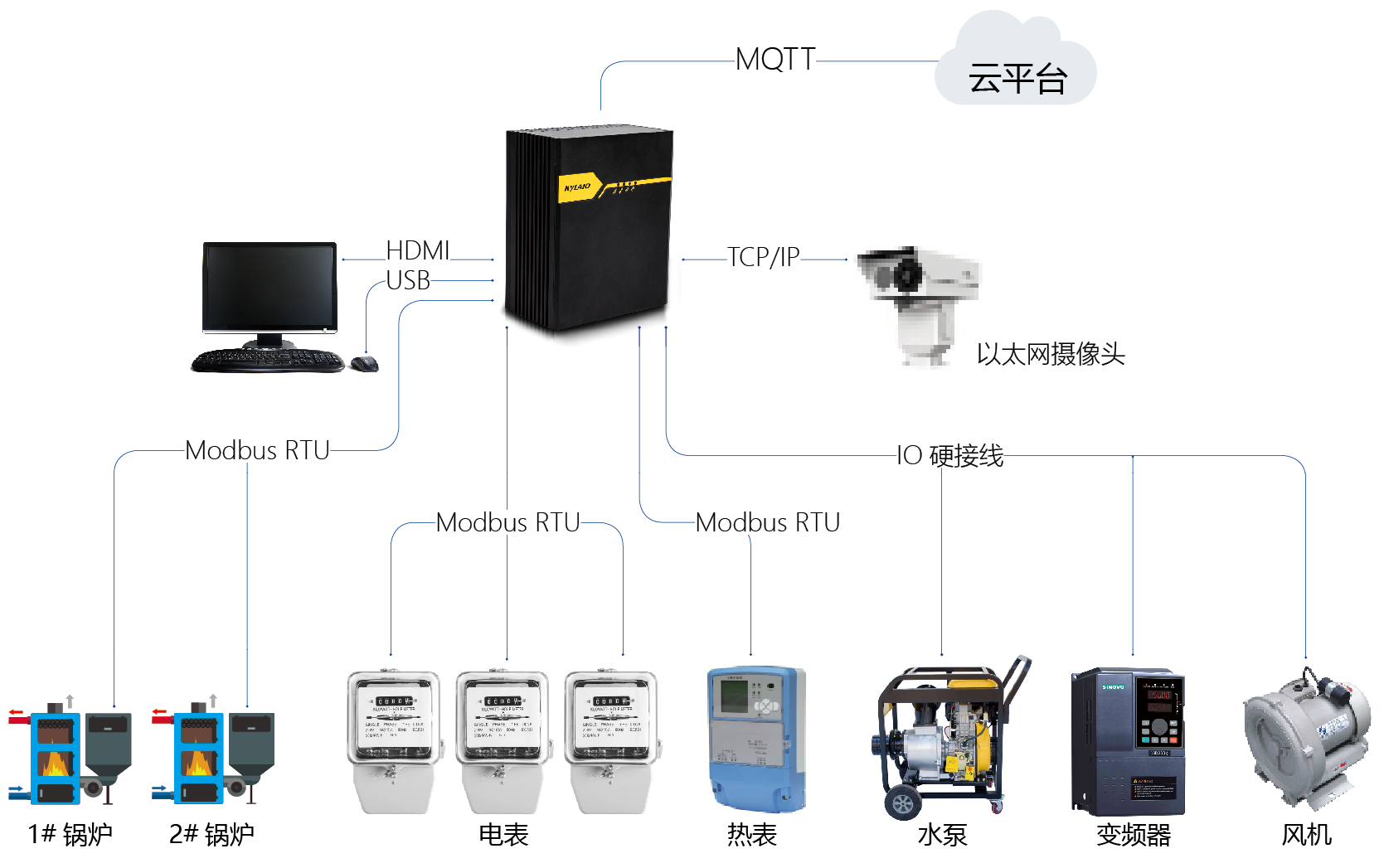

工業服務器提供了豐富的接口和協議。集成常見的Modbus RTU，Modbus TCP, CANopen，EtherCAT, MQTT 等協議，輕松對接現場各種專用設備。非實時系統提供KyGate 協議網關，可將工業服務器通過KyGate 實現數據上云。支持客戶的網關應用，實現工業服務器對接客戶的云平臺。
一臺工業服務器替代了傳統方案的PLC 控制器，SCADA 服務器，操作員站工控機，工程師站工控機，邊緣計算工控機, 邊緣網關多臺設備，預計設備采購成本能減少大約40%，整個監控系統占地面積能減少大約80%，系統設備用電能減少大約40%。
由于設備數量減少，設備間電纜、通信線纜減少，可將設備安裝施工周期縮短大約60%。
傳統方案其PLC、SCADA、邊緣計算設備往往由不同廠家提供，甲方需要安排提供數名運維工程師分別負責不同專業，與不同廠家對接，采用東土方案的監控系統，可大大減少運維溝通成本，減少運維工程師數量，預計整體運維成本能節省大約50%。
